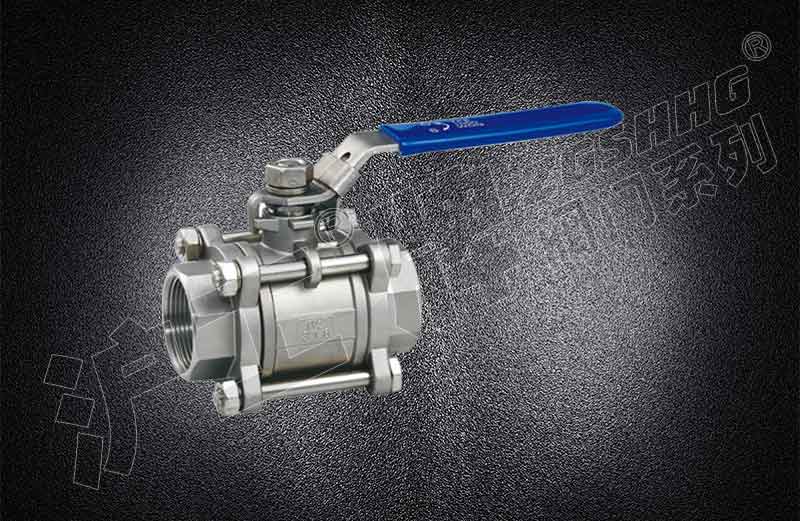

三片式焊接不銹鋼球閥
產品型號：Q11F
公稱通徑：NPS1/2″~2″
適用溫度：-20～232℃～350℃
閥體材質：不銹鋼CF8M、碳鋼WCB
驅動方式：手動、電動、氣動
設計標準：ASME　B16.34　GB/T12224
結構長度：ASME　B16.10　GB/T12221
連接法蘭：ASME　B16.34　JB/T79
試驗和檢驗：JB/T9092 API 598
產品詳情

一、三片式焊接不銹鋼球閥 產品概述

       三片式焊接不銹鋼球閥適用于工作溫度-29～180℃(密封圈為增強聚四氟乙烯)或-29～300℃(密封圈為對位聚苯)的各種管路上，用于截斷或接通管路中的介質。選用不同的材質,可分別適用于水、蒸汽、油品、硝酸、醋酸等多種介質。

二、三片式焊接不銹鋼球閥 產品特點

       三片式焊接不銹鋼球閥分為整體式(一片式)、兩段式及三段式。閥體鑄造采用臺灣引進的先進工藝，結構合理、造型美觀。閥座采用彈性密封結構，密封可靠，啟閉輕松。   閥桿采用有倒密封的下裝式結構，閥腔異常升壓時，閥桿不會被沖出。二片式、三片式球閥連接形式另有對焊(BW)承插焊(SW),并均可帶國際標準ISO支架平臺和鎖定裝置。可設置90°開關定位機構，根據需要加鎖以防止誤操作，驅動方式:手動、電動、氣動。

三、三片式焊接不銹鋼球閥 主要零件材料

零件名稱 材質
不銹鋼 碳鋼
閥體 不銹鋼CF8M 碳鋼WCB
密封圈 聚四氟乙烯PTFE 聚四氟乙烯PTFE
閥蓋 不銹鋼CF8M 碳鋼WCB
球體 不銹鋼SS316 不銹鋼SS304
閥桿 不銹鋼SS316 不銹鋼SS316
螺母 不銹鋼SS304 FCD45
墊圈 不銹鋼SS304 FCD45
手柄套 塑料 塑料
手柄 不銹鋼SS304 不銹鋼SS304
閥桿螺母 不銹鋼SS304 B7
墊圈 不銹鋼SS304 不銹鋼SS304
填料壓蓋螺母 不銹鋼SS304 FCD45
填料 聚四氟乙烯PTFE 聚四氟乙烯PTFE
止推墊圈 聚四氟乙烯PTFE 聚四氟乙烯PTFE
填料 聚四氟乙烯PTFE 聚四氟乙烯PTFE
螺栓 不銹鋼SS304 B8


四、三片式焊接不銹鋼球閥 外形尺寸

NPS 1/2″ 3/4″ 1″ 11/4″ 11/2″ 2″
L 92 111 127 140 152 178
S 21.8 27.1 33.8 42.8 48.7 61.l
B 9.6 12.7 12.7 127 12.7 15.9
LO 123 160 160 l95 195 250
NPT 1/2" 3/4″ 1″ 11/4″ 11/2″ 2″
