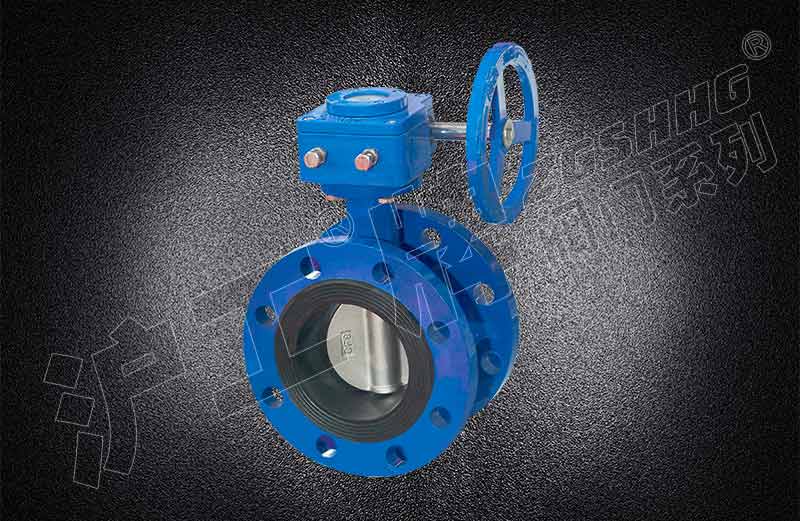

蝸輪法蘭蝶閥
產品型號：D341X
公稱通徑：DN50～1000mm
公稱壓力：PN0.6~1.6MPa
適用溫度：≤120℃
閥體材質：各種橡膠、聚四氟
驅動形式：手動、蝸桿蝸輪傳動、氣傳動、電傳動
適用介質：空氣、水、污水、蒸氣、煤氣、油品等設計標準：GB/T2238-1989
法蘭連接尺寸：GB/T9113.1-2000;GB/T9115.1-2000;JB78
結構長度：GB/T12221-1989
壓力試驗：GB/T13927-1992;JB/T9092-1999
產品詳情

主要技術參數

公稱通徑
DN（mm）
50～2000
公稱壓力
PN（MPa）
0.6
1.0
1.6
試驗壓力
強度試驗
0.9
1.5
2.4
密封試驗
0.66
1.1
1.76
氣密封試驗
0.6
0.6
0.6
適用介質
空氣、水、污水、蒸氣、煤氣、油品等
驅動形式
手動、蝸桿蝸輪傳動、氣傳動、電傳動


主要零件的材質

零件名稱
材料
閥體
各種橡膠、聚四氟
蝶板
灰鑄鐵、球墨鑄鋼、鑄鋼、不銹鋼及特殊材料
密封圈
球墨鑄鋼、鑄鋼、合金鋼、不銹鋼
閥桿
2Cr13、不銹鋼
填料
O型圈、柔性石墨


主要外形尺寸及重量（PN1.0/1.6MPa）

DN
(mm) 		A B C D D1 D2 D3 D4 D5 L L1 L2 n-d a f n-d1 重量
WT
（kg）
50 83 130 20 52.9 125 165 99 57.15 65 108 111 32 4-19 90° 3 4-7 7.6
65 93 145 20 64.5 145 185 118 57.15 65 112 115 32 4-19 90° 3 4-7 9.7
80 100 155 22 78.8 160 20 132 69.85 65 114 117 32 8-19 45° 3 4-7 10.6
100 114 170 24 104 180 220 156 69.85 90 127 130 32 8-19 45° 3 4-10 13.8
125 125 190 26 123.3 210 250 184 69.85 90 140 143 32 8-19 45° 3 4-10 18.2
150 143 205 26 155.6 240 285 211 88.9 90 140 143 32 8-23 45° 3 4-10 21.7
200 170 235 26 202.5 295 340 266 88.9 125 152 155 45 8-23
12-23 		45°/30° 3 4-14 31.8
250 198 280 28 250.5 350/355 395/405 319 107.95 125 165 168 45 12-23
12-28 		30° 3 4-14 44.7
300 223 310 28 301.5 400/410 445/460 370 107.95 150 178 182 45 12-23
12-28 		30° 4 4-14 57.9
350 279 340 30 333.3 460/470 505/520 429 158.75 150 190 194 45 16-23
16-28 		22.5° 4 4-14 81.6
400 300 375 32 389.6 515/525 565/580 480 158.75 175 216 221 51.2/72 16-28
16-31 		22.5° 4 4-20.6 106
450 345 430 32 440.5 565/585 615/640 530 158.75 175 222 227 51.2/72 20-28
20-31 		18° 4 4-20.6 147
500 355 500 34 491.6 620/650 670/715 582 215.9 210 229 234 52.75/77.5 20-26
20-34 		18° 4 4-20.6 165
600 410 560 36 592.5 725/770 780/840 682 254 210 267 272 70.2/82 20-31
20-37 		18° 5 4-22 235
700 478 620 40 695 840 895/910 794 254 300 292 299 66/82 24-31
24-37 		15° 5 8-18 338
800 529 620 44 794.7 950 1015/1025 901 254 300 318 325 66/82 24-34
24-40 		15° 5 8-18 475
900 584 665 46 864.7 1050 1115/1125 1001 254 350 330 338 118 28-34
28-40 		12.9° 5 8-22 595
1000 657 735 50 965 1160/1170 1230/1255 1112 254 350 410 417 141 28-37
28-43 		12.9° 5 8-22 794
