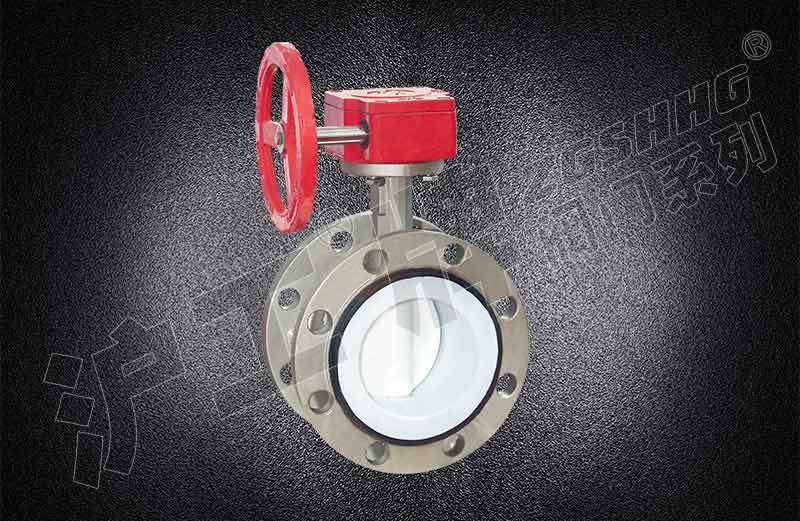

蝸輪法蘭不銹鋼蝶閥
產品型號：D341F-16P
公稱通徑：DN50～1000mm
公稱壓力：PN0.6~1.6MPa
適用溫度：≤120℃
閥體材質：各種橡膠、聚四氟
驅動形式：手動、蝸桿蝸輪傳動、氣傳動、電傳動
適用介質：空氣、水、污水、蒸氣、煤氣、油品等設計標準：GB/T2238-1989
法蘭連接尺寸：GB/T9113.1-2000;GB/T9115.1-2000;JB78
結構長度：GB/T12221-1989
壓力試驗：GB/T13927-1992;JB/T9092-1999
產品詳情

　　蝸輪法蘭不銹鋼蝶閥D341F-16P的介紹：

　　蝶閥是一種結構簡單的調節閥，在管道上主要起切斷和節流作用。蝶閥啟閉件是一個圓盤形的蝶板，在閥體內繞其自身的軸線旋轉，從而達到啟閉或調節的目的。

　　蝸輪法蘭不銹鋼蝶閥D341F-16P的適用范圍：

　　襯氟法蘭蝶閥作為一種用來實現管路系統通斷及流量控制的部件，在石油、化工、冶金、水電等許多領域中得到極為廣泛地應用。

　　蝸輪法蘭不銹鋼蝶閥D341F-16P的結構特點：

　　1.體積小，安裝方便；

　　2.中線蝶閥為整個蝶板與閥座在360°圓周內同心(中線)，具有雙向密封功能，壓力、流量可自由調節；

　　3.四級加載彈性密封，絕對保證了閥門內、外的零泄露；


    蝸輪法蘭不銹鋼蝶閥D341F-16P主要零件材料 :

型號

閥體

閥瓣

支架

密封擋圈

D341F4-10/16C

WCB襯F4

WCB襯F4

WCB襯F4

聚四氟乙烯F4PTFE

D341F46-10/16C

WCB襯F46

WCB襯F46

WCB襯F46




 蝸輪法蘭不銹鋼蝶閥D341F-16P性能參數

直通式

直流式

角式

公稱通徑(mm)

DN15~250

公稱壓力(Mpa)

PN1.0、PN1.6、PN2.5

閥門材料

灰鑄鐵、碳鋼、不銹鋼

襯里材料

PTFE(F4)、FEP(F46)、PCTEF(F3)、PVDF(F2)、GXPP、GXPO、UHMW-PE

適用介質

詳見防腐襯里材料

工作溫度(℃)




設計制造

GB/T12233-1989、GB/T12235-1989、Q/ZXD 01-1999、ANSI 16.34

結構長度

GB/T 12221-1989

連接法蘭

JB/T 82.1-94、GB/T9113.1-2000

壓力試驗

GB/T 13927-1992

傳動方式

手動、齒輪傳動、氣動、電動
