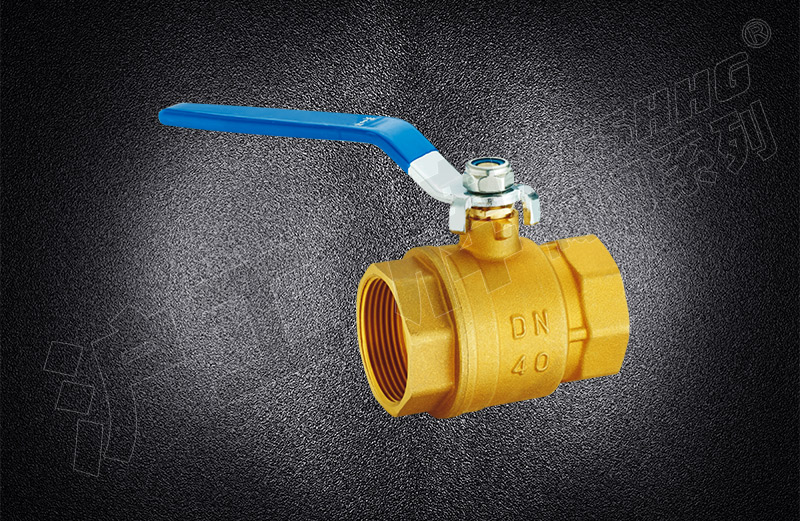

絲扣球閥
產品型號：Q11F-16
公稱通徑：DN15~100mm
公稱壓力：1.6MPa
工作介質：水、非腐蝕性液體、飽和蒸汽(≤0.6MPa)
工作溫度：-20℃≤t≤100℃
管螺紋標準：符合ISO228標準
產品詳情

規格尺寸

DN(mm) NPS(in) A B C D G
15 1/2 52.8 14 41 98 1/2
20 3/4 63 19 44.5 98 3/4
25 1 72 23.5 55 110 1
32 1 1/4 80 30 61 140 1 1/4
40 1 1/2 90.6 37 66 140 1 1/2
50 2 106 46.5 75 155 2
65 2 1/2 132.4 56 92 190 2 1/2
80 3 151 68.5 106 230 3
100 4 190.5 85 117.5 230 4
