概述

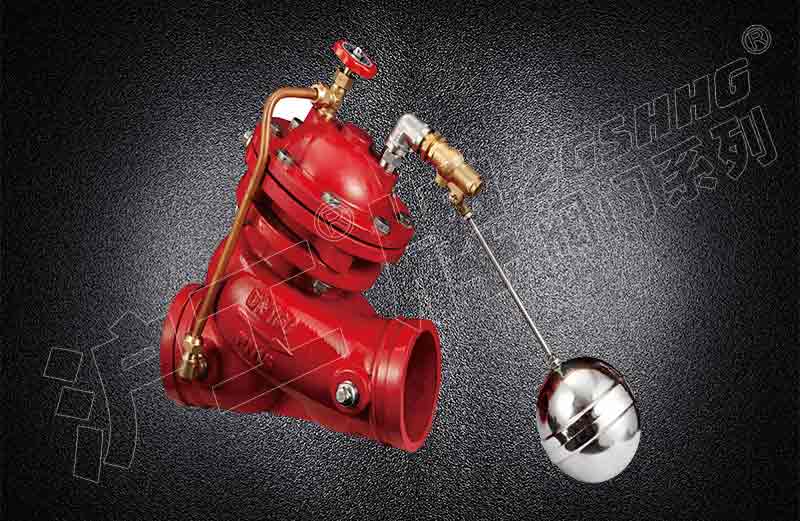

        8740X液壓水位控制閥用于高層建筑給水系統和其它給水系統的水泵出口管路上，防止和減弱水泵啟閉時管線的水錘水擊，防止水倒流保護水泵，維護管路。

        簡便安裝方式與管道快速連接，相對法蘭式多功能水泵控制閥安裝施工與管道或其他設備連接時，省時間,同時成本也經濟。

工作原理

       （1）停泵狀態，閥板在出口端及隔膜上腔靜壓作用下全部關閉。
　　（2）水泵啟動時，水壓從旁通管傳入下腔，主閥板及緩閉閥板在進口端及下腔水壓作用下緩慢開啟。
　　（3）在進水端壓力作用下，閥板上升到大開口狀態，開口高度由流量決定。
　　（4）停泵瞬間，流量及壓力突然降低，主閥板在重力作用下開始向下滑落。
　　（5）當流量接近于零時，主閥被關閉，主閥板上留有泄流孔以減弱水錘沖擊力；主閥板上、下形成壓力差，閥門出口水壓從旁通管進入上腔推動膜片壓板，使下腔水排入閥門進口，緩閉閥板開始緩閉。
       （6）緩閉閥板關閉泄流孔，閥門回到停泵初始狀態。

主要零件材料

閥體、閥蓋：球墨鑄鐵
閥桿：2Cr13
膜片：EPDM
閥瓣密封圈：EPDM
彈簧：不銹鋼
閥瓣、閥座：黃銅
表面噴涂：環氧樹脂

主要外形尺寸
