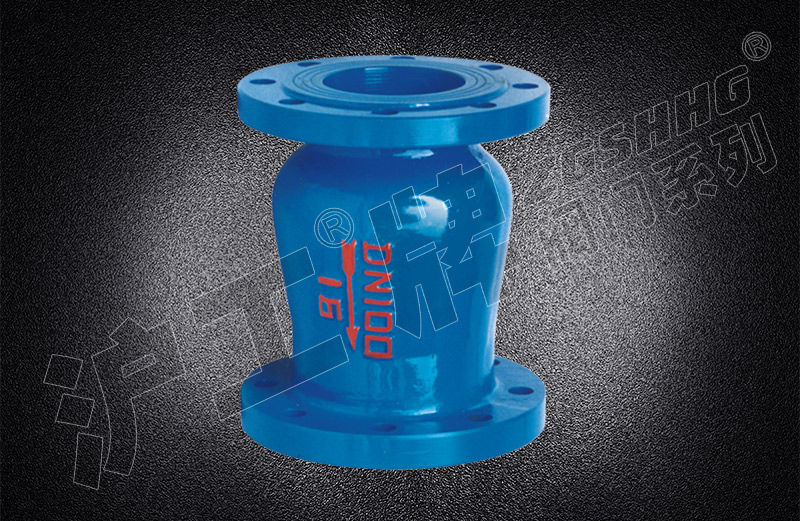

靜音式止回閥
產品型號：DRVZ(H42X)
公稱通徑：DN50~350mm
公稱壓力：PN1.0~2.5MPa
適用介質：水、油品、海水、污水
適用溫度：0~80℃
法蘭標準：GB/T17241.6、GB/T 9113
試驗標準：GB/T13927、API598
產品詳情

【DRVZ(H42X)靜音止回閥-產品說明】

       DRVZ(H42X)靜音止回閥主要由閥體、閥座、導流體、閻瓣、軸承及彈簧等主要零件組成，內部流道采用流線型設計壓力損失極小。閥瓣啟閉行程很短停泵時可快速關閉防止巨大的水錘聲具有靜音關閉的特點。靜音止回閥主要用于給排水、消防、暖通系統可安裝于水泵出口處以防止倒流及水錘對泵的損害。

【DRVZ(H42X)靜音止回閥-主要技術參數】

型號

DRVZ-10

DRVZ-16

DRVZ-25Q

公稱壓力

PN1.0MPa

PN1.6MPa

PN2.5MPa

公稱通徑

DN50-350mm

最高工作壓力

1.0 MPa

1.6 MPa

2.5 MPa

密封試驗壓力

1.0 MPa

1.6 MPa

2.5 MPa

殼體試驗壓力

1.5 MPa

2.4 MPa

3.75 MPa

主要
零件
材料

閥體、導流體

灰鑄鐵

球墨鑄鐵

閥座、軸承、閥瓣、軸

鋁青銅或銘不銹鋼

彈簧

不銹鋼



【DRVZ(H42X)靜音止回閥-主要外形尺寸】

(法蘭尺寸1.0MPa按GB4216.84標準， PNl.6MPa按GB4216.5-84標準,PN2.5MPa按GB9113.4 88標準)

公稱通徑

L

50

120

65

150

80

180

100

229

125

254

150

267

200

292

250

340

300

-

350

-
