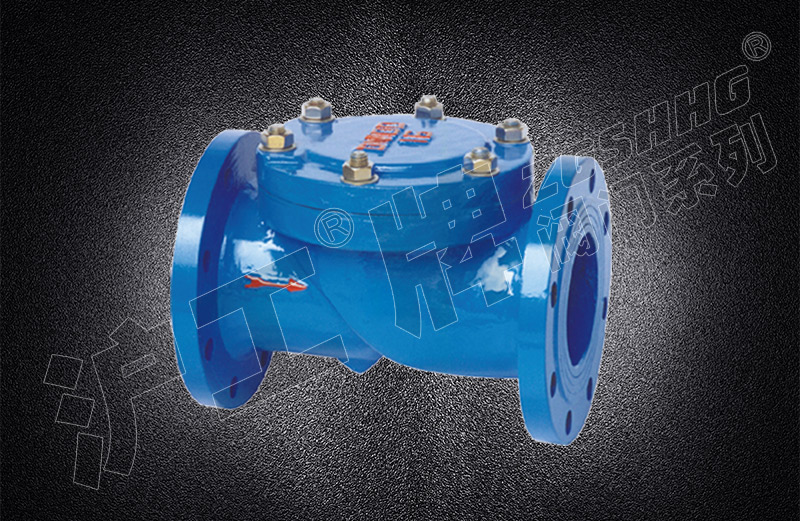

橡膠瓣止回閥
產品型號：H44X(SFCV)
公稱通徑：DN50~600mm
公稱壓力：PN1.0~1.6MPa
適用介質：水及弱腐蝕性流體
適用溫度：0~80℃
法蘭標準：GB/T17241.6、GB/T 9113
試驗標準：GB/T13927、API598
產品詳情

主要零件材料

零件名稱

閥體

閥蓋

閥瓣

材料

鑄鐵

鑄鐵

鋼材+強化尼龍布


主要規格

型 號

公稱壓力PN(MPa)

密封試驗壓力(MPa)

殼體試驗壓力(MPa)

最高工作壓力(MPa)

介質保溫

H44X-10

1.0

1.1

1.5

1.0

0-80℃

H44X-16

1.6

1.76

2.4


1.6

主要外形尺寸(法蘭連接尺寸按GB4216的規定)

型 號

DN

L

D

D1

dn

n

H44X-10 16

50

203

165

125

17.5

4

65

216

185

145

17.5

4

80

241

200

160

17.5

8

100

292

220

180

17.5

8

150

356

285

240

22

8

200

495

240

295

22

8

250

622

395

350

22

12

300

698

445

400

22

12

350

787

505

460

22

16

400

914

565

515

22

16

450

978

615

565

26

20

500

978

670

620

26

20

600

1295

780

725

30

20
